1. 工程概况

青岛某工地，结构剪力墙混凝土标号为C30，局部墙体受冻，混凝土回弹值低需要局部处理。

项目部委托青岛理工大学工程质量检测鉴定中心现场取芯检测，设计院根据检测回弹报告的强度值进行验算，设计院出具了加固施工图纸（附后）。

2．设计变更通知单

3、《混凝土结构加固设计规范》GB 50367--2013；

4、《建筑抗震设计规范》 GB 50011-2010；

5、《建筑抗震加固技术规范》JGJ 116-2009；

6、《建筑结构荷载规范》GB 50009-2012；

7、《混凝土结构加固构造》13G311-1；

施工前完善施工方案工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。

重点对剪力墙植筋、混凝土施工等分项工序的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。

1.1. 物资准备

1.1.1. 材料准备

钢筋、灌浆料应有产品质量合格证和检测报告。C50灌浆混凝料应有产品合格证。

1.1.2. 机具准备

根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。

2. 施工工艺

现场勘察→搭设安全支撑及工作平台→混凝土表面剔凿拆除、清理  →  结构墙体布置对拉螺栓孔打孔施工  →  对拉螺栓、限位、模板安装及支设  → C50高强无收缩灌浆料浇筑施工  →  模板拆除  →  表面处理  →  验收

2.1. 混凝土表面凿毛

混凝土表面凿毛处理，使用电镐对混凝土表面进行凿毛，除去50mm厚受冻砼面层，将混凝土表面砂浆层凿除，直至混凝土表面裸露出粗骨料为宜，并用空气压缩机吹除粉尘。

剪力墙剔凿除前应对梁板支撑加固技术要求：

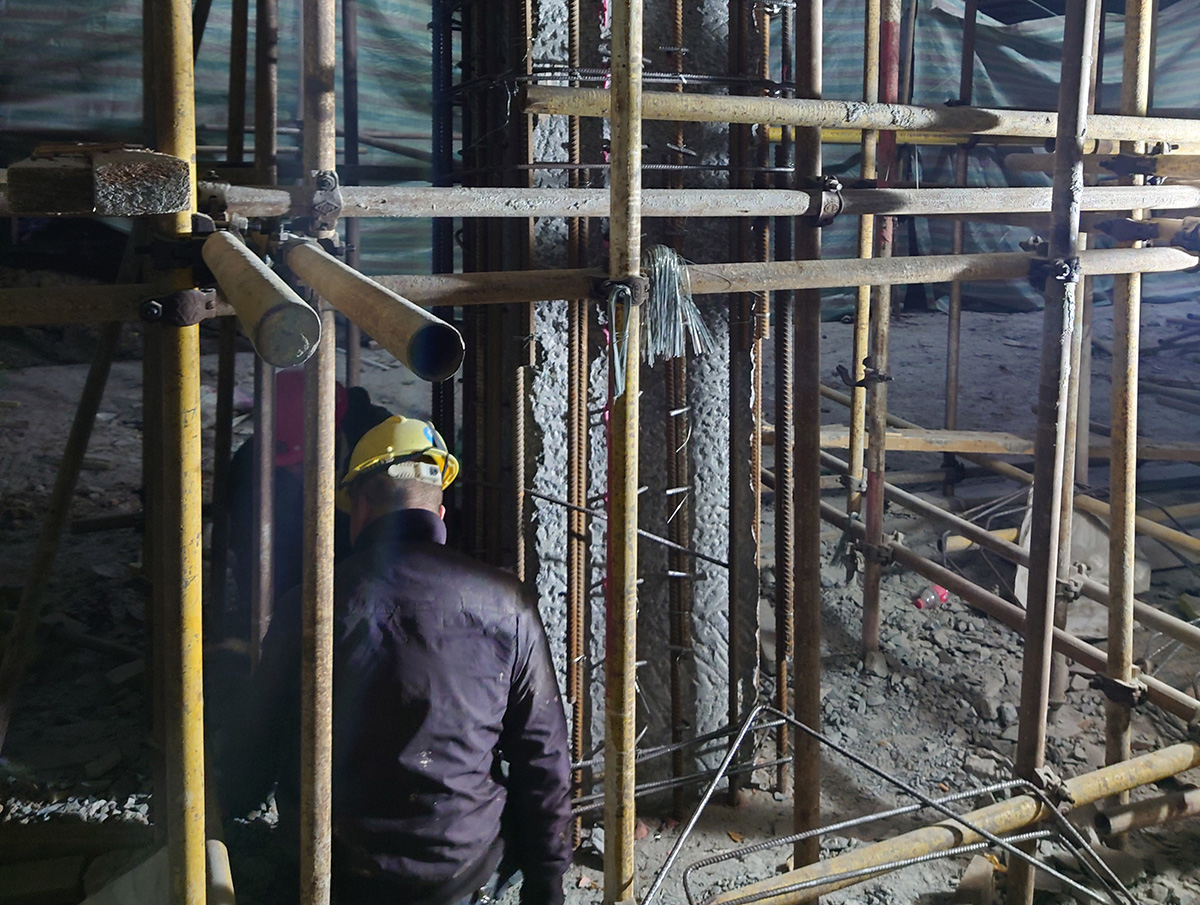

采用常用的托梁加固支撑方法：按整体性设计托梁，通过扩大底部受力面积，增加承重立杆对梁进行钢管支撑顶托，从而将梁，板及施工荷载的力通过支撑传力至地面的钢管，在通过钢管架将上部力分散至地面，从而减少梁板自身荷载，可一定程度限制梁，板饶度的产生。

2.2. 定位放线

定位放线：将需要植筋的钢筋位置全部使用墨斗线弹出。

剪力墙上部混凝土强度等级不足部位砼剔凿完成后。新增拉结筋Φ6@400梅花布置。竖向钢筋Φ8@200与原竖向钢筋间隔布置（附图），墙板上采用钻孔注射化学植筋胶锚固，锚固长度为15D ，墙内钢筋配置详见变更图。
